关于激光切割机切割双面覆膜板材的正确方式有哪几种?

发布时间:2022-06-08人气:639

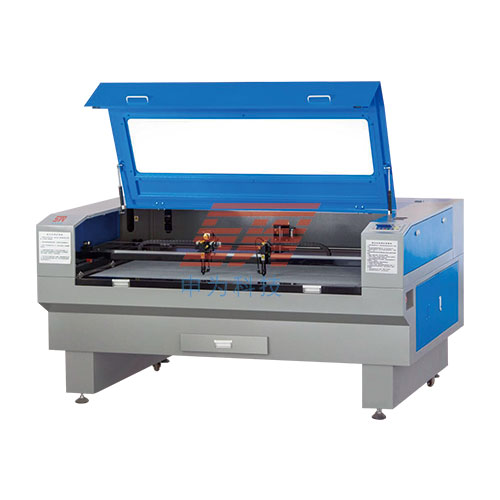

 激光切割机是目前金属切割加工的主要设备之一,覆膜板是目前加工中很常见的一种板材。覆膜板一般分为单面覆膜和双面覆膜,单面覆膜板从带膜一面切割时基本无影响,双面覆膜板的切割就很有讲究了。本文主要讲解激光切割机如何切割双面覆膜板材。



覆膜板切割难是因为激光切割时只能从板材上方向下进行切割,板材上面的保护膜在切割中基本上没有影响的,板材下面的膜在切割时可能会妨碍切割残渣的掉落,这些残渣会直接影响板材的切割效果,可能会导致板材无法切透。如果人为的将保护膜撕掉,在搬运过程中板材又容易被划伤,影响后续的使用。

激光切割双面覆膜板材的正确方式:

1、绘制出一个和实际切割图相匹配的辅助切割图。具体做法是把实际的切割图进行镜像,就可以直接得到辅助切割图。

2、测算出所要撕掉膜的位置和最大偏移量。从理论上讲,利用辅助切割图在板料的上面利用激光刻蚀刻,蚀掉切割位置的保护膜,再把板料翻面直接切割就可以了。但是在实际切割过程中,由于激光定位误差和板料外形误差的影响,板料正反面的切割位置是不可能重合的。因此在正面刻蚀的时候要测算出准确偏移量,并把所能偏移位置的保护膜撕掉。

3、绘制切割图纸和辅助切割图纸。切割图纸直接按照工件的外形绘制就可以了,辅助切割图纸,先把实际切割图纸进行镜像,然后用设定的误差值进行偏移。

4、进行激光切割图排版。这里面需要首先对辅助切割图纸进行排版。其次,把辅助切割图的排版图镜像,刻蚀线去掉,只保留实际切割图。

5、进行激光切割。首先先做好版方式进行刻蚀,然后撕掉激光切口位置的保护膜。撕掉保护膜后,把钢板翻转,然后进行工件的切割。
